Corvette Stingray C2 Restore

GARAGE5


GARAGE5

この章ではエンジンO/H、ミッションO/H、デフO/Hをしていきます。

今回は見送る予定でしたが、やらないと気がすまなくなってきました。

​やれるところまでやってみます。

​5-001

エンジンをばらしていきます。
C2のエンジンから1974年カマロに載っていたエンジンに替えてあります。 諸元表を捜します。

​5-002

私のエンジンはL-48-185BHPのようです。
諸元を捜し仕様が解ればどのようにも改造ができます。

​5-003

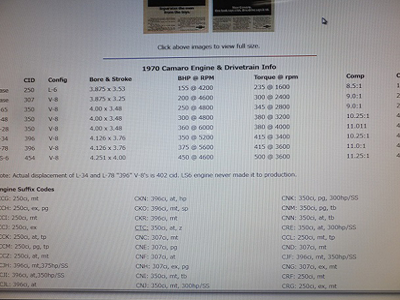

この諸言は1970年のカマロになります。

この時期はL-48。300BHP。
Z-28-360BHP のようです。

​5-004

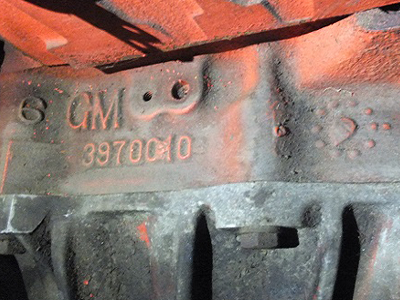

GM-3970010のブロックを使用してます。
右側は製造拠点、月日を表しているようです。
実際の所は解りません

​5-005

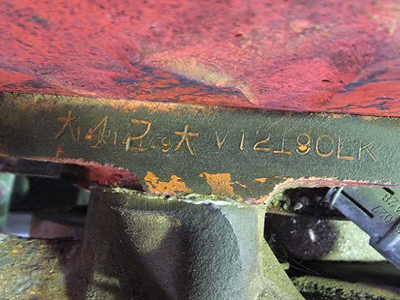

大阪で水揚げをしてるエンジンと言うことになります。大42大は大阪の陸運支局で打刻をしています。 右側のCLKはEngine Suffix Codesとなります。
その他ミッション、リァアクスル、工場のオプションコードもでてきました☆

​5-006

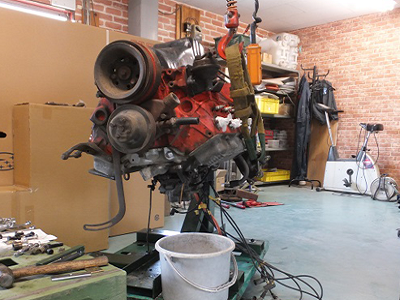

能書はほどほどにしてエンジンスタンドに取り付けていきます。
手作りのスタンドです。汎用タイプに作りました。
この後ミッション、デフなどもこのスタンドを使っていきます。

​ついでにカスタムしていきます。

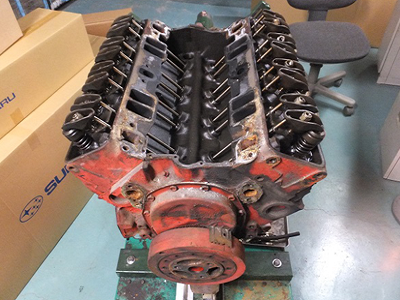

​5-007

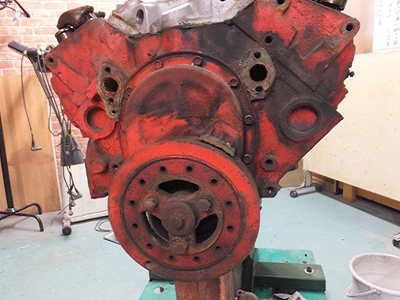

エンジンをひっくり返して水を抜いていきます。

​5-008

どこから見ても色気のない汚いエンジンです。
重機に載っているようなエンジンです。

​5-009

エンジンをばらすのは30数年ぶりです。
過去の記憶を思い出しながらなんとなくわくわくしています。

​5-010

意外と汚れてません。

綺麗な状態を保っています。
どんどんばらしていくのが楽しみです。

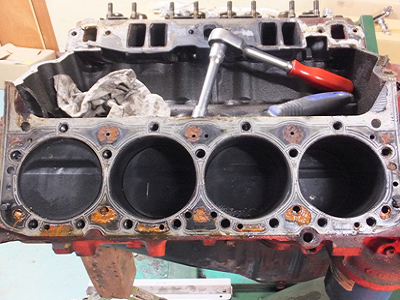

​5-011

カーボンも少なくシリンダーにも傷もなくホーニングの跡も残っています。
そんなに走り込んだようには見えないです。

​5-012

シリンダーヘットも綺麗なものです。

ガスケットのあたりもよく、歪みもないようです。

​5-013

ボルトが折れました・・・。
酸素、アセチレンボンベであぶりボルトを抜いていきます。
昔はよくやりました。

​5-014

この通りです◎

​5-015

下回りも綺麗なものです。

​5-016

黄ばみもなく、クランクシャフトも旋盤加工の跡もしっかりと見えるくらいメンテナンスのいきとどいたエンジンです。 また4本ボルトでもありパワーが上げられそうです。

​5-017

急きょ作りました。プーリー外しを持っていません。
ありあわせの鉄板に穴あけ加工してタップを立てます。

​5-018

アイマークの位置確認◎組み上げるときに練習します。

​5-019

バラバラです。久々の刺激に満足☆

​5-020

ピストンたち。スカートの傷もなくひと安心。
次に部品オーダーの準備をしていきます。

​5-021

親メタルのクリアランスの確認。OKです。

​5-022



良くやりました◎この作業は冬に限ります。
石油ストーブを横において「おでん」の鍋をのせて楽しんでました。

​5-023



バルブ並べて間違えないようにします。
間違えるとバルブシートとのあたりが変わってしまいます。

​5-024

カムシャフト、クランクシャフト虫食いもなくこのまま使用します。
キャップ、コンロット、シリンダーブロック等間違え無いようにポンチで打刻をします。

​5-025

クランクシャフト24.5㎏あります。シリンダーブロック70㎏、シリンダーヘット19㎏×2=38㎏。 そのほか+約200㎏・・・重いです☆

​5-026

洗浄してからマスキング下地塗装をします。
油脂分を綺麗にとるため今回は酸素ガスで表面を軽く炙ってみました。

​5-027

計量器で配合。計量は必要です。
手を抜くと仕上がりも今一つ。

​5-028

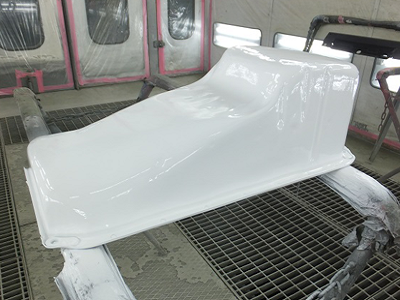

下地が塗れた☆

​5-029

塗りあがりです。黄色ではありません。山吹色です。
なぜか黄色でもなくオレンジ色でなく山吹色がなんとなく好きなんです。
実はトヨタのアクアの色なんです☆

​5-030

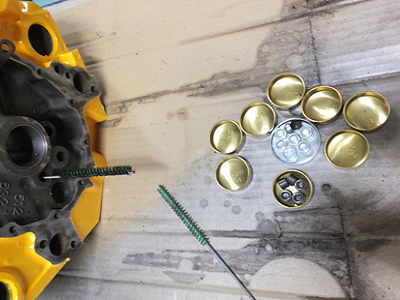

ここからめくら蓋を付けます。油穴を再度点検。

​5-031

シールパッキンを塗り。新車時は塗ってないけど後でのトラブルを防ぐために塗り塗り◎

​5-032

完成◎
ほかにもサイドも同じように仕上げていきます。

​5-033

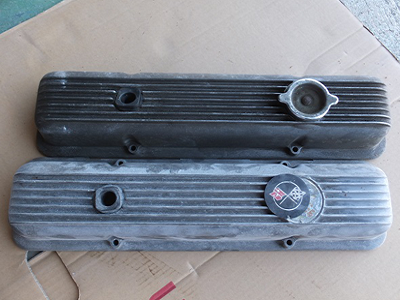

ヘットカバーを仕上げてみよう。
油脂分を取り除きサンドブラストをかけます。
最近はペーパーがけが面倒になってます。

​5-034

サンドブラストが終り。フィンの処をヘーバーヤスリ掛けをしていく。
塗装の後にキラリと光るように 下処理ができたので・・・☆

​5-035

塗りあがったので乾燥。120度で焼くように説明があるが前回は冬だったので少し温度が低かったので今回は夏にやってみようと考え見事に成功☆
120度超えてきたので温度を下げる。

​5-036

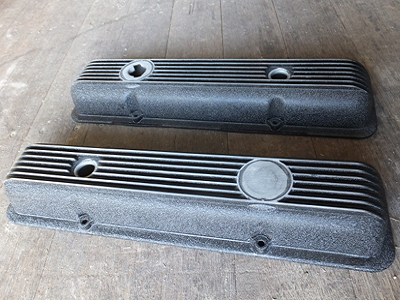

完成☆
見事に焼けている・・・が、垂れている。がっかり。
まぁ、全体に要領はつかめてきた。 再度塗り直しも考えて仕上げまで進めていこう◎

​5-037

フィンの部分をペーパーで削り仕上げです。
後はステッカーを張り付けよう。

​5-038

砥石でブロックとヘッドの面だしをするのにまずは砥石の面だし。
刃物屋のおやじに教えてもらった方法で側溝の蓋、またはブロックで砥石を削る。
これがまたしんどい。

​5-039

ポートを削ると言ってもガスケットをのせてケガキ穴よりも小さい部分を削る。
段付きが無いように仕上げる。削りすぎるとバランスが崩れるので削りすぎないようにする。容積の問題がでてくるので最小限に☆

​5-040

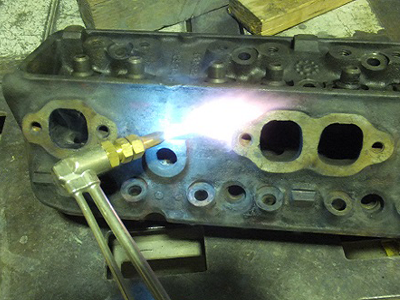

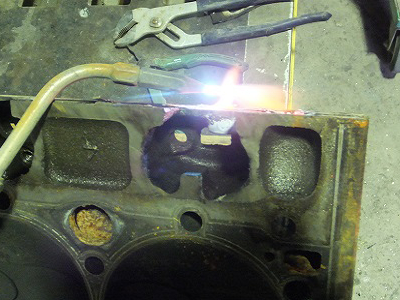

ヘッドをバーナーで焼いていく。
表面の塗膜を焼いていく。同時にオイルも焼けていくので塗装がしやすくなる。
スケルトンで剥離。仕上げは水洗い。水は使いたくないので焼いていく。

​5-041

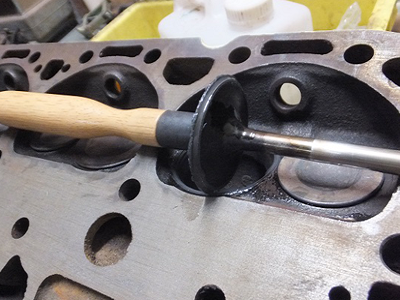

バルブの摺合せ30何年振り☆シャカシャカ音を立ててよくやりました。
今回はカーボン落し程度であたりを見ながら確認をしていく。

​5-042

上出来きと言いながらカーボンを落としただけです・・・。

​5-043

シリンダーヘットの塗装にはいる。
油脂分も落として脱脂をしていく。

​5-044

重さを量ってみる。約20㎏・・・重たい。
足に落としたらと思うとぞっとする。

​5-045

サンドブラストも終えて下地からの塗装を進める

​5-046



下地に白色で染める。山吹色がよくでるように。

​5-047

まずまずの出来ばえです☆

​5-048

シリンダーヘットも塗りあがりました。

​5-049

仮組みをしました。黒色の結晶塗装がよく合います。
山吹色と黒色のコンビ気にってます◎

​5-050     2018/12/20

さて ここからはマニュアルミッションのO/Hをしていきます。
学生の頃 解体屋さんでバイトをしていたのでバラスのは得意だけど本格的に組んだことはない。
でも 何とかなるでしょう。
思い出しました 取り付け部分が折れている。
なんでだろうと思ったのを思い出しました。

​5-051

まずはバラシテみよう。
写真を撮りながら マニュアルを見ながら
V8のエンジンにつけるにはとても小さいような気がする。。
一人で持ち上がるくらいの重さなのにA/Tのミッションはとてもじゃないけど重い。

​5-052

ハウジングと比べてもミッション本体は小さい。
エンジンハンガーを利用しているがしっくりしている

​5-053

あれ バラシテいくと妙なものが出てくるね。
これから不安のほうが大きくなりそうです。

​5-054

ベアリングの数が少ないぞ。
中に落ちているのかな シャフトにもガタが出ている。
どんどん不安です。

​5-055

またもや なんでしょうか。
ギャーが欠けているかもしれないね。
まぁ ここまで来たのだからバラシテみましょう。
エンジンのパワーに負けているのかなぁ。

​5-056

ミッションバラシ作業。
シム かみ合わせ 歯あたり具合を見ながら慎重に。

​5-057

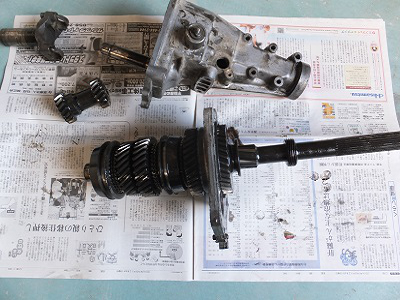

中心部分が出てきました。
歯あたりもよさそうです。
比較的 一般的な汚れ 、これなら消耗部品を交換するだけでいけそうです。

​5-058

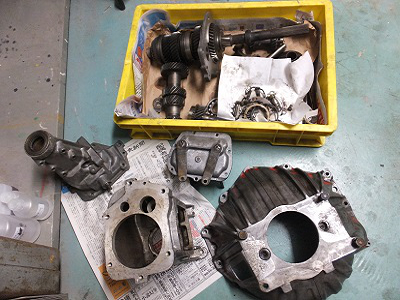

バラシ終えたところです。
単純な作りで一安心 複雑だと組むのが心配、何言っても何年もいじっていないから組みあがった時に、一つ 二つ余っていて組み直しなんて嫌ですから、写真を多めに撮って確認できるようにしましょう。

​5-059

オーバーホールキットです。
左側にある 大きなスバナー専用工具です。
大きく薄いナットを締めるために使います。
メンドラの首あたりのナットを締めるのだけれどもオイルシールがない、ガス抜きも無い オイル漏れるよね 鉱物用オイルが指定です。
仕方ないよね 設計者の考えがあって作ったのだから

​5-060

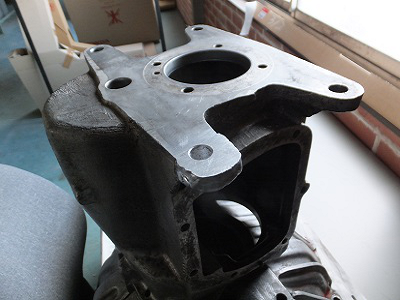

大きく手を広げているようです。
折れてしまったものを溶接によって再生されました。
何となく痛々しさを感じます。
外科手術成功です。

​5-061

反対側から見たものです。
以前となんら支障なく再生できるでしょう。
次は切削作業です。

​5-062

切削完了。
以前のよりも いい感じです。
面も出ていることを確認していきます。

​5-063

反対側も切削完了。
これなら問題なくボルトも締めていけます。
不思議なのはなぜこんなところが折れたのでしょうか。

​5-064

ついでにドレンプラグも作りました。
アメリカはオイル交換はしないのかな、それとも抜き取るのでしょうか。
どっちにしろできることからコツコツとです。

​5-065

サンドブラストで汚れを落とす。

サンドブラストはすぐれものだね。

こんなのワイヤーブラシ、ペーパーなんかで頑張ったってなかなか汚れは落ちないからね。

ただ難儀なのは砂の手入れ、ほこりがすごいからね。

​下準備が大変だけれども、仕上がりは最高です。

​5-066

ここからは、組み上げていきます。

ミッションスタンド、エンジンスタンド、デフスタンド、すべて共通、四角いブロックとブラケットの長さにより、調整していけば、なんにでも利用可能です。​

​5-067



ギャーも組み上がりました。

​これをケースの中に入れていきます。



​5-068



こいつです。

特殊工具、こいつがないとバラシていけません。

​いろんな事考えるんだね。



​5-069

 ギャーもケースに収まりひと安心、ギャーを入れ替えて、確認していく。

​5-070



​横から見た絵です。



​5-071



​交換した部品、シンクロも減りは少なかったけれども、あるだけ交換します。



​5-072



​シフトレバー下部



​5-073



これも減りは少ないようです。

​洗浄してグリスの入れ替えをする。



​5-074



ニュートラルが、しっくりするように、ロッドで調整していく、微妙にシビアです。



​5-075

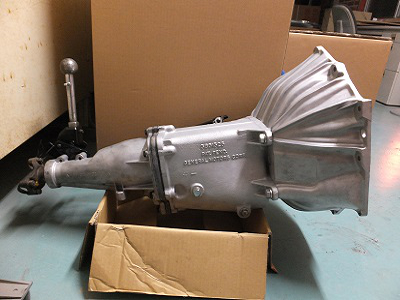

​完成

もうひと踏ん張りしてもらいましょう。​



​5-076    2019/6/25

​デフのO/Hに挑戦。

初めての体験、ノンスリップデフ、どんな構造なんですかね。

中央に見えるスプリングは、クラッチ版を押しているのでしょうか。

youtubeで見たものと少し違うようです。

​とにかく進めましょう。



​5-077

デフをドリルで回してみる。

​バラス前にガタなどを確認しよう。



​5-078

​コウミョウタン?コウメイタン?どっだけ、

​まっ どっちにしてもギャーのあたり具合を見てみよう。



​5-079



リングがシム調整のものでね。

​何となくわかってきました。



​5-080

​ばらしたところ、何でもないようだが、奥が深そうです。



​5-081

まずはともあれマニュアル、できるだけ知識をもらう。​



​5-082

​部品の構成図、まずは目から情報を得る。



​5-083

​O/Hパーツ

怪しげなハーツがいろいろと入っている。

後から判ったことだけど年式別に使うパーツが違うのだ。

​年式によりシムの厚みが違っていたり、ミッドギャーの組み方が違うようだ。



​5-084

​サンドブラストでさっぱりさび落とし、64年のケースを使う。



​5-085

​ミッドギャーベアリングの間に調整するようになっている。



​5-086

​プレスでベアリングを圧入奥までしっかりと入れないと後でガタが出るので、また、ベアリングを壊さないように、



​5-087

​ノーマルデフをノンスリップデフに交換します。
​最初に部品どりをバラシテ仕組みをみる。



​5-088

​ノンスリップ用のクラッチ、ノーマルのクラッチとカーボンファイバーと2種類あり、カーボンにしました、説明書きが良かったので決めました。

​どんな感じなのかはお楽しみです。



​5-089

​組み上げていきます。



​5-090

​スプリングに脱走されないように銅線で抑え込みます。



​5-091

​バールを差し込んで回して、バラス前と感触を調べる。

トルクレンチがないので、人力です。

​若干ゆるいような感じ、効きすぎないほうがいいので、このあたりで、組み上げです。



​5-092

次にギャーのかみ合わせの調整です。

今一つ理屈がわかりません。

​何度も組み替えてみて、こんなもんでしょう。



​5-093

​64年 74年 ケース外見は同じようですが、

​左64年いぶし銀のようです



​5-094

​サイドヨークのところのシムの厚み削り込みが全然違います。

​年式によって少しづつ違うようです。



​5-095

完成です。

左右バールを入れで再度力のかかり具合を見てみます。

いけると思いますが、だめなら、またばらしましょう。

​バラシテ壊すのが趣味でですから。



​5-096

ここから、パワーステポンプ。



​5-097

オーダーするのに、種類がたくさんありすぎて、迷いましたが。

​何とかついて一安心。
